Tetősátor felszerelése autóra: útmutató lépésről lépésre

A tetősátor helyes felszerelése három kulcsfontosságú dolgot befolyásol: a vezetés közbeni biztonságot, az alvás közbeni stabilitást, valamint a sátor és a tetőcsomagtartó élettartamát. Ezért nem pusztán arról van szó, hogy a sátrat a tetőre tesszük, majd meghúzunk néhány csavart.

Egy biztonságos rendszer három, egymással kompatibilis részből áll: az autóból, a tetőcsomagtartóból vagy keresztrudakból, valamint az adott sátor rögzítőrendszeréből. Ha ezek közül bármelyik nem megfelelő, vagy túllépi a megengedett teherbírását, az egész rendszer veszélyessé válhat.

Ebben az útmutatóban lépésről lépésre bemutatjuk, hogyan szerelje fel a tetősátrat a tetőcsomagtartóra, mit ellenőrizzen, mielőtt a sátrat az autóra emeli, és milyen hibákat kerülje el az első felszerelés során.

Mire van szüksége a tetősátor felszerelése előtt

Mielőtt kiveszi a csavarokat a csomagolásból, győződjön meg arról, hogy az adott sátor valóban biztonságosan felszerelhető az autójára.

A legfontosabb a kompatibilis tetőcsomagtartó, a megfelelő rögzítőelemek és a megfelelő szerszámok.

Kompatibilis tetőcsomagtartó vagy keresztrudak

Nem minden tetőcsomagtartó alkalmas automatikusan tetősátor felszerelésére.

Először három értéket ellenőrizzen:

• az autó tetejének maximális dinamikus teherbírását,
• a tetőcsomagtartó vagy keresztrudak maximális teherbírását,
• magának a tetősátornak a tömegét, a rögzítőelemekkel együtt.

Mindig az egész rendszer legalacsonyabb határértéke érvényes.

Például ha az autó teteje menet közben 100 kg-ot bír, de a keresztrudak maximális teherbírása 75 kg, akkor nem számolhat a 100 kg-os értékkel. Ebben az esetben a rendszer határát a keresztrudak teherbírása határozza meg.

A tető terhelésébe nem csak maga a sátor számít bele. Figyelembe kell venni a tetőcsomagtartó tömegét és minden egyéb tárgyat is, amely vezetés közben a tetőn marad.

Példa:

Tetőterhelhetőség menet közben: 80 kg Tetőcsomagtartó tömege: 6 kg Tetősátor tömege: 62 kg

A teljes menet közbeni terhelés 68 kg, így az autó 80 kg-os határértéke alatt marad. Ugyanakkor azt is ellenőrizni kell, hogy maga a tetőcsomagtartó engedélyezi-e ezt a tömeget.

A dinamikus és statikus teherbírás nem ugyanaz

A tetősátraknál gyakran összekevernek két különböző értéket.

A dinamikus teherbírás azt határozza meg, hogy a tető vagy a csomagtartó mennyi tömeget képes biztonságosan elviselni mozgó járműnél. Ide főként az összecsukott sátor, a tartórendszer és a kiegészítők tömege tartozik.

A statikus teherbírás álló járműre vonatkozik. Ilyenkor a rendszernek biztonságosan meg kell tartania a sátrat a benne tartózkodó emberekkel és felszereléssel együtt.

Ezért két alvó ember tömegét ne számolja bele az autó dinamikus tetőterhelésébe. Ugyanakkor ne feltételezze automatikusan, hogy minden olyan tető, amely menet közben elbírja a sátrat, álló helyzetben bármilyen terhelést elvisel. Mindkét határértéket az autó, a tetőcsomagtartó és a sátor gyártójának adatai szerint ellenőrizze.

Ellenőrizze a keresztrudak megfelelő távolságát

A keresztrudak távolságának illeszkednie kell az adott sátor rögzítési pontjaihoz és előírásaihoz.

Ha a távolság túl kicsi, rosszabb lehet a súlyelosztás és csökkenhet a stabilitás. Ha túl nagy, előfordulhat, hogy nem illeszkedik a sátor alján lévő rögzítősínekhez.

Ne hagyatkozzon egyetlen univerzális méretre. Felszerelés előtt mérje meg a keresztrudak közötti távolságot, és hasonlítsa össze a sátorgyártó által engedélyezett tartománnyal.

Ellenőrizze továbbá:

• hogy a két keresztrúd párhuzamos-e egymással,
• hogy biztonságosan rögzítve vannak-e a járműhöz,
• hogy a sátor rögzítőkonzoljai a keresztrúd megfelelő részére esnek-e,
• hogy a sátor nem akadályozza-e a csomagtartó vagy a hátsó ajtó nyitását,
• hogy az elhelyezése nem ütközik-e az antennával vagy más tetőre szerelt elemmel.

Rögzítőelemek: minek kell a sátorhoz tartoznia?

A konkrét rögzítőrendszer gyártónként és sátormodellenként eltérő lehet.

A csomag általában tartalmaz:

• rögzítősíneket vagy vezetősíneket,
• csavarokat és anyákat,
• alsó rögzítőlemezeket vagy konzolokat,
• alátéteket,
• esetleg adaptereket egy adott tetőcsomagtartó-típushoz.

Felszerelés előtt terítse ki az összes alkatrészt, és hasonlítsa össze őket a használati útmutatóban felsorolt csomagtartalommal.

Ha akár egyetlen rögzítőelem hiányzik, ne helyettesítse egy véletlenszerű műhelycsavarral. Olyan alkatrészt használjon, amelynek mérete, szilárdsága és rendeltetése megegyezik a sátorgyártó által előírt elemmel.

Milyen szerszámokat készítsen elő?

A pontos méretek a rögzítőrendszertől függnek, de leggyakrabban a következőkre lesz szüksége:

• csillag-villáskulcs- vagy racsnis kulcskészlet,
• imbuszkulcsok,
• csavarhúzó,
• mérőszalag,
• nyomatékkulcs, ha a gyártó pontos meghúzási nyomatékot ír elő,
• fellépő vagy stabil munkaplatform,
• munkakesztyű.

Az első felszereléshez készítsen elő egy puha takarót vagy kartondarabot is. Ezt a tetőre vagy az autó mellé teheti, hogy a sátor mozgatása közben megvédje a felületeket a karcolásoktól.

Ellenőrzőlista a tetősátor felszerelése előtt

Mielőtt a sátrat a tetőre emeli, menjen végig ezen a rövid ellenőrzőlistán.

Csak ezeknek a pontoknak az ellenőrzése után kezdje el a tényleges felszerelést.

A tetősátor felszerelése lépésről lépésre

A pontos rögzítési mód modellenként eltérhet. Mindig kövesse az adott sátor gyártójának szerelési útmutatóját.

Az alapvető folyamat azonban a legtöbb rendszernél hasonló.

1. lépés: Helyezze el megfelelően a tető keresztrúdjait

Először állítsa be a keresztrudakat az adott sátorhoz ajánlott távolságra.

Mérje meg a távolságot a bal és a jobb oldalon is. Egyetlen oldal mérése nem elég - egy keresztrúd kissé ferdén állhat, emiatt a sátor is ferdén ülhet.

Elhelyezés után ellenőrizze:

• hogy a keresztrudak közötti távolság mindkét oldalon azonos-e,
• hogy a keresztrudak biztonságosan vannak-e rögzítve az autóhoz,
• hogy minden rögzítési pont megfelelően meg van-e húzva.

Csak ezután folytassa a sátorral.

2. lépés: Készítse elő a sátor rögzítősínjeit

Helyezze a sátrat biztonságos, sík felületre úgy, hogy hozzáférjen az aljához.

A szerelési útmutató alapján rögzítse vagy állítsa be a rögzítősíneket. Egyes modelleknél ezek már gyárilag fel vannak szerelve, másoknál először az alaphoz kell csavarozni őket.

Különösen figyeljen a sínek irányára. Az irányuknak meg kell felelnie annak, ahogyan a sátor a keresztrudakon elhelyezkedik majd.

Készítse elő azokat a csavarokat és konzolokat is, amelyekre akkor lesz szüksége, amikor a sátor már az autón van. Miután a sátor a tetőre került, egyes helyekhez lényegesen nehezebb hozzáférni.

3. lépés: Emelje fel a sátrat a tetőre

Ez a felszerelés azon része, ahol a legkönnyebben megsérülhet az autó vagy maga a sátor.

A tetősátor nemcsak nehéz, hanem nagy és nehezen kezelhető is. Ne emelje fel egyedül a tetőre.

Legalább két ember az ideális. Nagyobb és nehezebb modelleknél három vagy négy emberrel biztonságosabb lehet a mozgatás.

Emelés előtt:

• nyissa ki azokat az ajtókat, amelyekre a hozzáféréshez szüksége van,
• távolítsa el az autó körül azokat a tárgyakat, amelyekben megbotolhat,
• egyezzenek meg, milyen irányba mozgatják a sátrat,
• együtt, kontrolláltan emeljék fel.

Először biztonságosan helyezze a sátrat a keresztrudakra. Csak ezután végezzen kisebb korrekciókat és központosítsa.

4. lépés: Központosítsa a sátrat a keresztrudakon

Amint a sátor a tetőn van, még ne húzza meg véglegesen.

Először ellenőrizze a helyzetét elölről, hátulról és mindkét oldalról.

Mérje meg a sátor széle és a jármű oldala közötti távolságot bal és jobb oldalon is. A sátor ne legyen láthatóan egyik oldalra eltolva.

Ellenőrizze továbbá:

• hogy a rögzítősínek megfelelően a keresztrudak felett helyezkednek-e el,
• hogy a tömeg egyenletesen oszlik-e el,
• hogy a sátor nem akadályozza-e a csomagtartó vagy a hátsó ajtó nyitását,
• hogy nincs-e szükségtelenül túl előre vagy túl hátra helyezve.

Gyakorlati tipp: A végső meghúzás előtt nyissa ki teljesen a csomagtartót vagy a hátsó ajtót. Így azonnal látható, hogy a fedél vagy a spoiler hozzáér-e a sátorhoz.

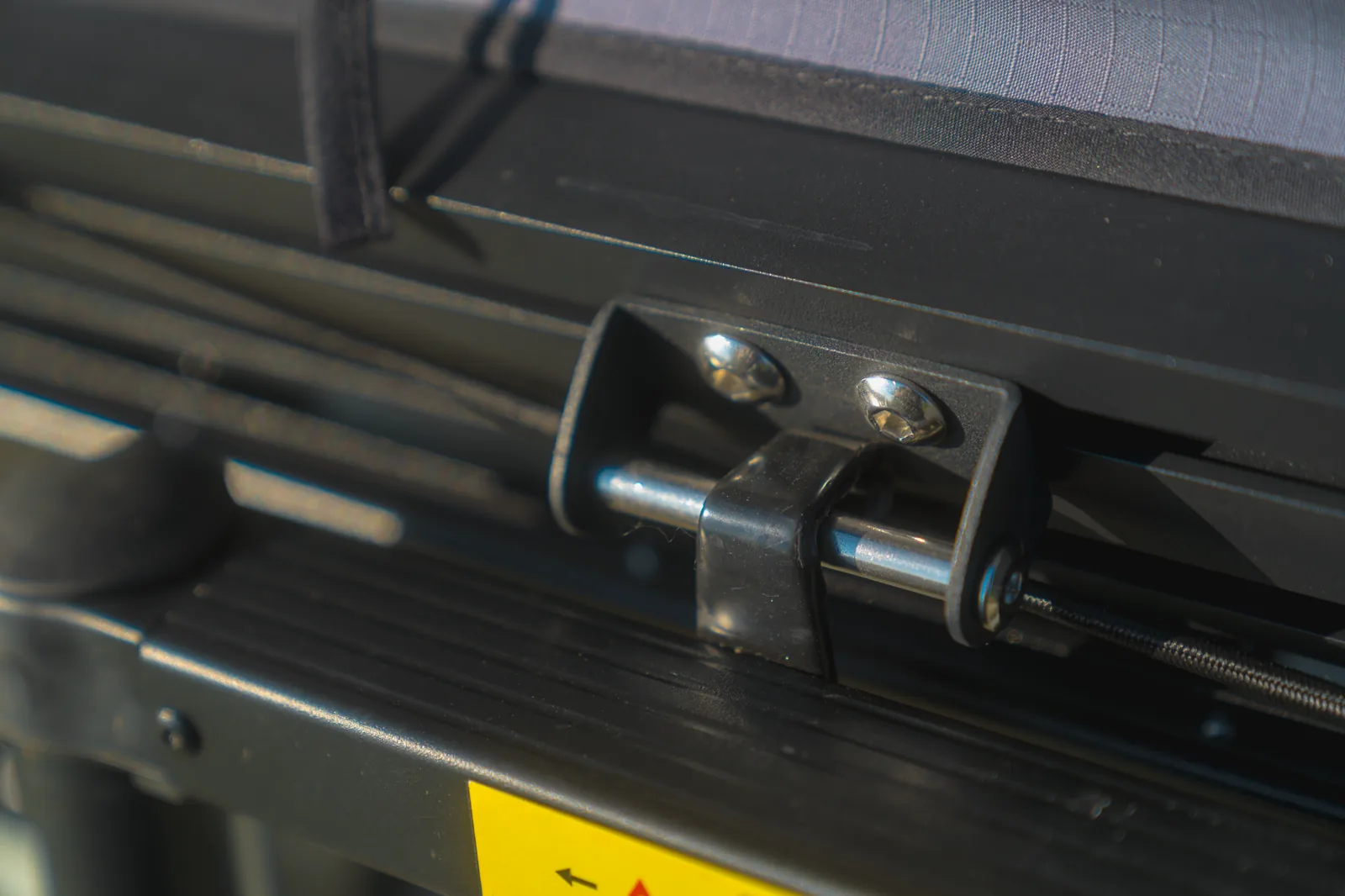

5. lépés: Szerelje fel a rögzítőkonzolokat

Ha a sátor megfelelő helyzetben van, rögzítheti a keresztrudakhoz.

Helyezze be a rögzítőcsavarokat vagy konzolokat a gyártó rendszerének megfelelően, és az alsó konzolt úgy pozicionálja, hogy biztonságosan körbefogja a keresztrudat.

A sátrat a legtöbb esetben legalább négy rögzítési ponton kell rögzíteni.

Minden kötés meghúzása előtt ellenőrizze:

• hogy a konzolok síkban fekszenek-e,
• hogy a csavarok nem állnak-e ferdén,
• hogy egyik konzol sem a keresztrúd szélén ül-e,
• hogy a rögzítőrendszer nem nyom-e műanyag burkolatot vagy a tartórendszer más, erre nem alkalmas részét.

Kezdetben minden kötést hagyjon kissé laza állapotban. A végső meghúzást csak akkor végezze el, amikor a teljes sátor megfelelően központosítva van.

6. lépés: Húzza meg biztonságosan az összes csavart

A csavarokat fokozatosan és egyenletesen húzza meg.

Ne húzza meg először teljesen az egyik rögzítési pontot, majd térjen át a többire. Jobb fokozatosan váltani az egyes pontok között, hogy a sátor egyenletesen húzódjon a tartórendszerhez.

Ha a gyártó meghatározott meghúzási nyomatékot ad meg Nm-ben, használjon nyomatékkulcsot, és tartsa be ezt az értéket.

A csavaroknál nem igaz, hogy „minél szorosabb, annál biztonságosabb”. A túlhúzás károsíthatja a menetet, a rögzítőkonzolt, a sínt vagy akár magát a keresztrudat is.

Meghúzás után ellenőrizze, hogy nincs-e laza menetes kötés vagy fel nem használt alkatrész.

7. lépés: Végezzen végső biztonsági ellenőrzést

Az első út előtt még egyszer vizsgálja át a teljes rendszert.

Ellenőrizze:

• a sátor összes rögzítési pontját,
• maguknak a tető keresztrúdjainak a rögzítését,
• a sátor központosítását,
• hogy elegendő hely marad-e a csomagtartó vagy a hátsó ajtó nyitásához,
• hogy a zárt sátor megfelelően le van-e zárva és biztosítva,
• a létrát és más kiegészítőket,
• minden, vezetéshez szükséges pántot, csatot és huzatot.

Ezután fogja meg erősen a sátrat, és próbálja oldalirányban megmozgatni.

Nem szabad önállóan elmozdulnia a keresztrudakon, és nem lehet holtjáték a rögzítési pontoknál. Nagyobb erő alkalmazásakor a mozgásnak az egész járműre kell áttevődnie, nem pedig a sátor és a tartórendszer között jelentkeznie.

Az első próbaút után álljon meg és ellenőrizze újra a felszerelést. Tartsa be a sátor- és tetőcsomagtartó-gyártók által ajánlott ellenőrzési időközöket, különösen rossz minőségű úton vagy off-road terepen történő közlekedés után.

A tetősátor-felszerelés leggyakoribb hibái

Még egy viszonylag egyszerű szerelési hiba is károsíthatja a sátrat, a tetőcsomagtartót vagy a járművet.

A tető és a tartórendszer teherbírásának figyelmen kívül hagyása

Nem elég tudni, mennyit nyom a sátor.

A számításba vegye bele a tetőcsomagtartó és minden más tetőn lévő felszerelés tömegét is. Mindig hasonlítsa össze a jármű és a tartórendszer határértékét - az alacsonyabb érték érvényes.

Helytelen keresztrúd-távolság

Ne egyszerűen oda helyezze a keresztrudakat, ahol „jónak tűnnek”.

A távolságuknak kompatibilisnek kell lennie az adott sátor rögzítőrendszerével és az autón engedélyezett rögzítési helyekkel.

Laza vagy túlhúzott csavarok

Mindkét szélsőség problémát jelent.

A laza csavarok menet közben holtjátékot okozhatnak. A túlhúzás viszont károsíthatja a menetet vagy deformálhatja a rögzítőelemeket.

Ha a gyártó meghúzási nyomatékot ír elő, tartsa be.

Rosszul központosított sátor

Ha a sátor jelentősen egyik oldalra tolódik, a tömegeloszlás kevésbé egyenletes lesz.

Felszereléskor ne csak szemre dolgozzon. Használjon mérőszalagot, és ellenőrizze a távolságokat mindkét oldalon.

A csomagtartó vagy a hátsó ajtó ellenőrzésének kihagyása

A sátor lehet helyesen rögzítve, mégis túl hátul helyezkedhet el.

A problémát lehet, hogy csak akkor veszi észre, amikor kinyitja a csomagtartót vagy a hátsó ajtót, és annak felső széle vagy spoilere hozzáér a sátor aljához.

A végső meghúzás előtt mindig próbálja ki a csomagtartó vagy a hátsó ajtó nyitását.

A sátor egyedüli felszerelése

Még ha a csavarozást egyedül is meg tudja oldani, a sátrat nem szabad egyedül az autóra emelni.

Megkarcolhatja a tetőt, leejtheti a sátrat, megsértheti a keresztrudakat vagy saját magát.

Tippek, amelyek sokkal könnyebbé teszik a felszerelést

Készítse elő a szerszámokat, mielőtt elkezdi. Ha már egy nehéz sátrat mozgat a tetőn, nem szeretné akkor észrevenni, hogy hiányzik a megfelelő kulcs.

Sík talajon szereljen. Így könnyebb központosítani az autót és a sátrat is, és nem egy megdőlt járművön dolgozik.

Nappali fényben szereljen. Az első felszerelésre hagyjon elegendő időt. Nem ideális este hétkor elkezdeni, ha másnap reggel nyaralni indul.

Fotózza le a helyes felszerelést. A konzolokról, csavarokról és keresztrúd-helyzetekről készített részletes képek sokat segíthetnek, amikor később leveszi és újra felszereli a sátrat.

Jegyezze fel a keresztrudak helyzetét. Ha év közben leveszi a keresztrudakat, mérje meg a távolságukat vagy diszkréten jelölje meg a helyüket. Így legközelebb nem kell mindent elölről beállítani.

Az első néhány kilométert tekintse tesztnek. Az első út során figyeljen minden új, tető felől érkező hangra. Kopogás, erős nyikorgás vagy mozgás arra utalhat, hogy meg kell állnia és ellenőriznie kell a felszerelést.

A szezon során is ellenőrizze a kötéseket. A vezetés közbeni rezgések, az off-road terep és az ismételt nyitás-zárás idővel hatással lehet a rögzítésre. Egy gyors ellenőrzés hosszabb út előtt csak néhány percet vesz igénybe.

Mennyi idő a tetősátor felszerelése?

Az első felszerelésre hagyjon elegendő időt.

Első felszerelés: körülbelül 45-90 perc

Ismételt felszerelés tapasztalt felhasználóval: körülbelül 20-40 perc

A szükséges idő a sátor típusától, a tetőcsomagtartó kialakításától, a rögzítési pontok hozzáférhetőségétől és a résztvevők számától függ.

Néhány csavar meghúzása gyakran a legkevesebb időt veszi igénybe. Az első felszereléskor a legtöbb idő a keresztrudak helyes beállítására, a sátor előkészítésére, biztonságos felemelésére és pontos központosítására megy el.

Ezért nem érdemes siettetni a felszerelést. Tíz plusz perc ellenőrzés jobb, mint útközben egy meglazult sátorral foglalkozni.

A biztonságos felszerelés minden utazás alapja

A helyesen felszerelt tetősátornak egyetlen merev rendszert kell alkotnia a jármű tetőcsomagtartójával. Nem szabad mozognia, holtjátéknak lennie, és nem lehet úgy rögzítve, hogy túllépje az autó vagy a tetőcsomagtartó határértékeit.

Felszerelés előtt mindig három alapvető dolgot ellenőrizzen: a teherbírást, a kompatibilitást és a megfelelő keresztrúd-távolságot. Felszereléskor legalább még egy emberrel dolgozzon, gondosan központosítsa a sátrat, és minden kötést a gyártó ajánlásai szerint húzzon meg.

Ha ezeket a lépéseket nem becsüli alá, a következő felszerelés lényegesen gyorsabb lesz - és műszaki problémák helyett egyből útnak indulhat.
